Высотомер (альтиметр). Виды и работа. Применение и особенности

Высотомер, или альтиметр – это пилотажный прибор, предназначенный для определения высоты полета. Он является стационарным оборудованием любого летательного аппарата, а также используется альпинистами.

Назначение высотомера

Альтиметр является важным навигационным прибором. Его наличие позволяет пилоту правильно заходить на посадку. Не имея информацию о высоте сложно рассчитать угол и опуститься на посадочную полосу, чтобы избежать с ней столкновения. Внедрение высокоточных альтиметров в авиацию значительно снизило долю крушений при посадке. Также высотомеры позволяют поддерживать оптимальную высоту, на которой во время полета создается минимальное воздушное сопротивление, что позволяет экономить топливо.

Знать высоту необходимо и при сбросе парашютистов, поскольку если подняться слишком низко, парашют не успеет в достаточной мере затормозить снижение парашютиста. Когда же самолет поднимается чрезмерно высокого, то разреженный воздух за бортом может вызвать у человека потерю сознания.


Данные о высоте необходимы и для воздушных шаров, дельтапланов, парапланов и прочих аппаратов. Не зная высоту можно подняться выше положенного уровня, где сложно дышать, присутствует сильный ветер или двигаются перелетные птицы.

Типы альтиметров по устройству и принципу работы
Существует несколько типов высотомеров:
  • Барометрические.
  • Радиоволновые.
  • GPS.
  • Гамма-лучевые.

Во время полета получение данных о фактической высоте очень важно для безопасности движения. Именно поэтому на борту самолетов и вертолетов зачастую устанавливается сразу несколько типов высотомеров, работающих по разным принципам. Это дает возможность получать более точные данные, и при необходимости пользоваться тем устройством, которое в определенный момент работает с минимальной погрешностью. В каждом из перечисленных типов альтиметров имеются слабые стороны, когда их точность поддается сомнению. К примеру, одни высотомеры работают плохо над горной местностью, а другие ошибаются с высотой при полете на значительном отдалении от земли.

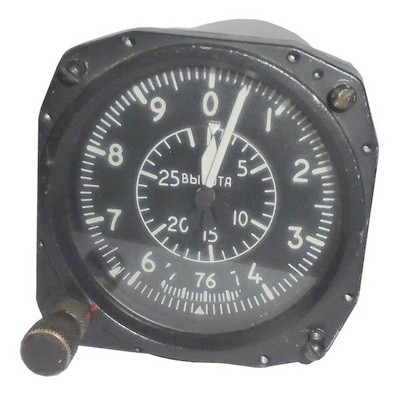

Барометрический высотомер

Это механическое устройство, работающее по принципу барометра. Оно высчитывает высоту по давлению атмосферы. Применяемый принцип измерения обоснован изменением атмосферного давления в зависимости от высоты. Чем выше над землей, тем оно ниже.


По факту прибор измеряет только непосредственное давление на высоте полета, а уже его механизм переводит данный показатель в приблизительные метры над землей. Чувствительной частью устройства является герметично запаянная коробка с мембраной. В зависимости от давления, мембрана меняет свое положение, тем самым передает механическое воздействие на привязанный к ней механизм. Тот в зависимости от создаваемого давления, отодвигает стрелку указателя высоты в ту или иную сторону на шкале.

Такие приборы подходят для установки на легких самолетах и вертолетах, летающих низко над землей. Шкала высотомера обычно разделена на 10 пронумерованных секторов. Каждый из них равен высоте в 1 км, а его деление соответстветствует 100 или 200 м. Редко можно встретить барометрический высотомер на 20 км.

На фоне надежности и простоты такого устройства все же нужно выделить и его недостатки:
  • Необходимость ручной регулировки давления перед каждым вылетом.
  • Приблизительная точность.

Чтобы высотомер работал хотя бы приблизительно точно, необходимо настроить на его шкале текущее атмосферное давление на земле. Информация об этом сообщается наземными службами. Обычно пилотам предоставляются показания давления в аэропорту или аэродроме где будет осуществляться посадка. По мере перелета прибор может подстраиваться более точно, если диспетчер сообщит об изменениях давление на точке.

Также выпускаются небольшие ручные альтиметры, работающие по принципу барометра. Они предназначены для определения высоты парашютистов. Персональные устройства обычно носят на руке вместо часов.

Радио-альтиметр

Работает по принципу схожему с радаром. Он отправляет в сторону земли радиосигналы, те отражаются и возвращаются в сторону борта самолета. Устройство их улавливает и анализирует время, которое потребовалось сигналу, чтобы дойти до земли и возвратиться. Имея информацию о скорости волны и времени, затраченного на движение в две стороны, можно определить фактическую высоту воздушного судна.


Радио-высотомер позволяет определить реальную высоту полета, а не относительную. Это более сложный прибор, не требующий особого внимания от пилота. Он работает полностью автоматически и не нуждается в настройке.

Недостатками такой конструкции можно назвать только несколько моментов:
  • Сложное строение, что снижает надежность аппарата.
  • Потеря точности при полете на больших высотах, в связи с затуханием волн.
  • Практическая бесполезность в горной местности.
  • Вредность отправляемых коротковолновых импульсов.

Генерируемый радио-высотомером сигнал вредит биосфере, поскольку его коротковолновый импульс очень мощный. Такие устройства производят для полетов на высоте до 30 км. К сожалению, даже самые мощные из них при движении над горной местностью получают искаженный сигнал, поскольку он отражается от поверхностей находящихся под углом. Наибольшая точность возможна только при полете над равниной.

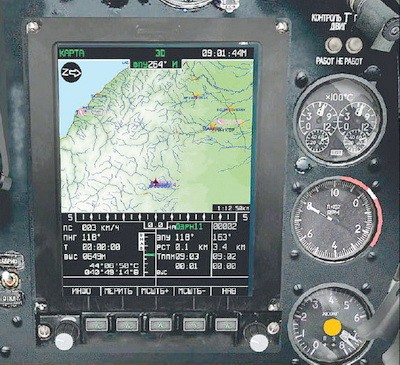

GPS альтиметры

Являются самыми распространенными в современной авиации. Они работают по схожему принципу с радиотехническими, но отправляют сигналы не на землю, а на спутники. Те в свою очередь постоянно двигаются на заданной орбите, поэтому являются относительно стабильными. Получая отклик сигнала, GPS альтиметр путем математических вычислений определяет свои координаты и высоту. Чтобы рассчитать координаты высотомер должен связаться с двумя спутниками, а для измерения высоты с тремя.


GPS устройства имеют всего лишь пару недостатков:
  • Снижение точности при работе на скоростных истребителях.
  • Платное использование ресурса спутников.

Фактическая погрешность GPS альтиметров для гражданской авиации составляет до 10 м. При этом имеются устройства более высокого класса, работающие со спутниками по каналам L1. Отклонение у таких приборов всего пара сантиметров. Несмотря на совершенность технологии определения высоты по спутникам, подобное оборудование требует времени для получения сигнала. Тот двигается между передатчиком и приемником около секунды. Если летательный аппарат движется с малой скоростью, то такая задержка создает незначительную погрешность, но на истребителях гражданские высотомеры работают очень неточно.

Гамма-лучевой высотомер

Отправляет на поверхность радиоактивный изотоп, который отбивается и возвращается обратно. Фактически применяется похожий принцип, что и на радиотехническом альтиметре. Такое устройство может работать только на небольших высотах в несколько десятков метров. Отправляемые альтиметром изотопы практически не реагируют на различные преграды в виде пыли или газовых уплотнений, поэтому возвращаются без помех. Эти устройства совершенно непригодны для гражданской авиации. Они используются на космических кораблях в условиях вакуума.

Недостаток гамма-лучевых высотомеров очевиден:
  • Высокая стоимость.
  • Малый диапазон измерение высоты.
  • Радиоактивность.
Парашютные и туристические высотомеры

Надобность в альтиметре может возникнуть не только на борту самолета, но и в других случаях. Высотомеры необходимы для полетов на дельтаплане, воздушном шаре, параплане. Обычно такие альтиметры является частью многофункциональных устройств, которые помимо высоты также определяют вертикальную скорость движения, температуру, давление и т.д.


Однозадачные альтиметры, не обладающие другими функции, работают по барометрическому принципу. Зачастую гражданские версии такого устройства для парашютистов представляют собой подобие обыкновенных наручных часов. Они почти ничего не весят, и дают возможность определять высоту в полете даже до раскрытия парашюта.

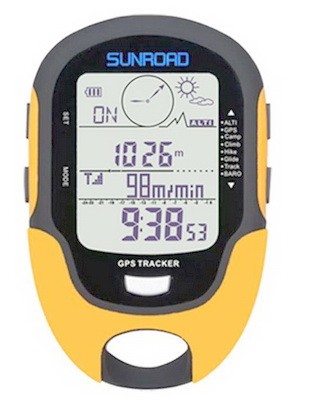

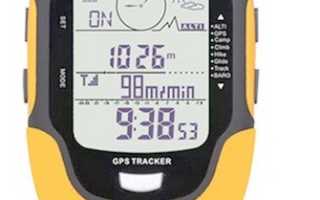

Также необходимость в знании высоты может возникать во время горных подъемов. Специально для этого были разработаны туристические высотомеры, созданные для альпинистов. Подобные устройства производят в более широком изобилии, чем парашютные.

Их делают с разным форм-фактором под:

Самым распространенным является туристический высотомер в виде наручных часов. Часто это многофункциональный прибор, показывающий еще и время, давление, направление на север. Устройства в форме компаса или шайбы зачастую позволяют определять только высоту.

Туристические высотомеры, как и парашютные, обычно делаются противоударными. Они продолжают нормально работать в широком диапазоне температур. Их механизм защищен от промокания. При выборе туристического высотомера необходимо отталкиваться от того, на какую высоту планируется подниматься в горах. Большинство устройств имеют шкалу только на 2,5 км. Если потребуется поднять дальше, то стоит остановиться на альтиметре на 4 км.

Наиболее экзотическим альтиметром можно назвать туристический швейцарский нож, с встроенным высотомером, термометром, таймером и будильником. Это весьма полезное устройство, поскольку позволяет отказаться от множества тяжелого оборудования, что важно в походе.

Источник

Альтиметр

Альтиметр, или как его принято называть – высотомер, является пилотажно-навигационным прибором для измерения высоты полета. Все высотомеры подразделяются на два основных типа по своему строению, а именно на радиотехнические и барометрические приборы.

В старину в качестве высотомера использовали элементарные угломерные приборы, которые позволяли определять высоту по космическим телам, таким как звезды или планеты.

Барометрический альтиметр

С помощью данного прибора возможно определение относительной высоты полета. Это устройство работает за счет измерения давления в атмосфере. Всем известно, что с поднятием на высоту атмосферное давление уменьшается. Именно за счет данного принципа и работает высотомер. В действительности он измеряет не высоту, а давление атмосферного воздуха, на основе которого определяется высота.

Конструктивно альтиметр представляет собой запаянную коробку, которая имеет мембрану. С изменением давления мембрана меняет свое положение. К ней между мембраной и стрелкой прибора существует соединение. В силу этого малейшие изменения мембраны отображаются стрелкой на проградуированной шкале.

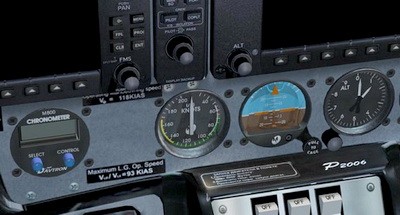

Такие высотомеры установлены на летательных аппаратах с небольшой максимальной высотой полета. Прибор имеет сходство с часами, поскольку он имеет круглую форму и две стрелки. Основным отличием является то, что табло разделено на 10 секторов. Одна из стрелок, перемещаясь на одно деление, отмечает высоту в 100 метров, а вторая, меньшая, отмечает изменение высоты на 1 километр.

Более современные барометрические высотомеры позволяют измерять высоту до 20 километров над уровнем моря. Нужно отметить, что эта конструкция неофициально считается стандартом в авиастроении. Также существуют альтиметры с одной стрелкой, полный оборот на 360 градусов отвечает одному километру высоты.

Нужно отметить, что иногда необходима ручная настройка высотомера с учетом наземного давления на аэродромах, тем более когда они расположены в горных районах. Из-за неправильной настройки высотомера случилось много катастроф, риск увеличивается при нулевой видимости.

В странах СНГ принято устанавливать давление на приборе такое же, как и давление аэродрома, на который проводится посадка, это можно считать точкой отсчета. Западные страны в качестве точки отсчета высоты используют давление на уровне моря.

Еще одной точкой отсчета высоты является так называемая линия эшелона. Эшелон – это стандартное давление в 760 мм рт. ст., которое наступает на высоте. Это условная линия высоты с постоянным давлением. Данная условная линия отсчета высоты является стандартом для авиации всего мира. Нужно отметить, что посадка всех летательных аппаратов запрещена без уточнения атмосферного давления над аэродромом. Требования ИКАО гласят об обязательном наличии на борту диспетчерского альтиметра, который кроме показа высоты сигнализирует самолетному ответчику, все это позволяет авиадиспетчерам определить реальную высоту полета судна.

Существуют небольшие высотометры, которые используют десантники и парашютисты для прыжков. Данный прибор имеет небольшую массу и размер, корпус изготовлен из ударопрочного материала. Такие системы устанавливаются на парашютах. На данный момент используют и электронные приборы, которые сигнализируют о прохождении заданных высот.

Радиотехнический альтиметр

Высотометр радиотехнического типа позволяет отображать высоту полета за счет посыла электронной волны в направлении земли, после чего она отбивается и принимается прибором на борту самолета. Анализируется время возвращения сигнала, определяется высота самолета над поверхностью земли. Основным отличием от барометрического высотомера является то, что определяется реальная высота, а не относительная. Кроме того, это устройство отображает высоту с большей степенью точности.

Все же на практике прибор эффективен на небольших высотах, поскольку для большой высоты необходим мощный излучатель сигналов и соответствующее оборудование для фильтрации и устранения помех.

Система состоит из передатчика типа СВЧ и антенны, которая расположена на нижней части фюзеляжа самолета. Также имеются отражатели и приемники сигналов, система обработки и отображения на приборной доске в кабине пилотов. Радиотехнические альтиметры делятся на два типа. Первые работают на высотах до 1,5 километра в непрерывном режиме. Вторые работают в диапазоне от 1,5 и до 30 километров, но они функционируют в импульсном режиме. Все высотомеры имеют сигнальные системы малой высоты полета, которые звуком и светом сообщают о понижении высоты от предварительно заданной.

Недостатком данного прибора является то, что луч от передатчика направлен четко вниз. За счет этого эффективным радиотехнический альтиметр можно считать только на равнинной местности и совершенно бесполезным в горных районах. Кроме того, при большом крене машины прибор показывает завышенные показатели, что не отвечает действительности. Говоря о безопасности, необходимо отметить, что такие приборы подают мощные коротковолновые импульсы, которые наносят урон биосфере.

GPS-высотомер

В авиации высоту можно вымерять с помощью современных GPS-приемников. Этот прибор работает за счет посыла сигналов на несколько спутников, которые находятся на постоянных орбитах движения. Математические вычисления прибора позволяют точно определить координаты летательного аппарата и его высоту. Высота измеряется относительно модели земли типа WGS84. Нужно отметить, что прибор GPS работает со спутниками. Так с помощью связи с двумя спутниками можно установить точные координаты. Чтобы определить высоту полета, необходима связь с тремя спутниками. Работа высотомера GPS имеет значительно больше преимуществ, нежели барометрические и радиотехнические приборы, поскольку определение высоты не зависит от показателей давления, пересеченной местности и крена летательного аппарата.

Все же некоторые недостатки существуют и в таких приборах. При использовании на скоростных истребителях очень быстрое снижение не позволяет приборам отображать реальные показатели. В подобной ситуации вычислительному прибору необходимо время на отправление и получение сигнала от спутника, подобные задержки могут достигать одной секунды. Более новые модели GPS-альтиметров имеют возможность учитывать скорость снижения, что делает их более точными.

Для небольших высот более точными и надежными являются все же барометрические и радиотехнические высотомеры, поскольку на них не влияет отражение сигналов от поверхности и помех от наземных электрических систем.

Бытовые GPS-системы, которые используются в автомобилях или мобильных телефонах, могут иметь отклонение от точности на 10 метров, этого достаточно для эффективного ориентирования на местности. Военные и спецслужбы США используют закрытый и более точный канал GPS под названием L1, который позволяет измерять точность высоты до нескольких сантиметров.

Гамма-лучевой альтиметр

Принцип работы данного прибора основан на излучении изотопов 137 Сs или 60 Со, которые посылаются на поверхность и отбиваются обратно. Подобный прибор используется на небольших высотах в несколько десятков метров. Основным преимуществом является стабильность лучей, на которые практически не влияют помехи. Такой высотомер был установлен на космическом корабле «Союз» и обозначался как изделие «Кактус». Система была установлена на днище корабля и имела соответствующее маркирование радиационной опасности.

В итоге нужно отметить, что высота полета очень важна, поскольку точное ее определение позволяет обеспечить безопасность полетов. В силу этого подход к определению высоты должен быть комплексным и летательные аппараты должны иметь сразу несколько высотомеров разной конструкции. Только таким образом можно достичь точности вычисления. Экипаж самолетов проходит глубокую подготовку по работе с приборами, что позволяет анализировать все показания системы. Отказ одного из приборов высоты во время полета приравнивается к летному происшествию.
